Les angles droits

Pour établir les angles droits, on ne peut pas prendre les diagonales, à cause du noyau central, diagonales qui d'ailleurs ne seraient pas précises sur un carré de 230 m de coté.

Il y a plusieurs possibilités, soit le principe du jardinier (deux arcs de cercle qui se croisent), le triangle, ou le carré à l'angle intérieur ou extérieur.

Je retiens le carré aux angles, car les diagonales vont resservir par la suite.

Sur un terrain de 53.000 mètres carrés ou l'on ne peut pas prendre des diagonales, il y aura obligatoirement des petites erreurs.

Lorsque la construction dépassera la hauteur du mont rocheux ( 30 m environ ), des mesures plus précises pourront être prises, vérification des cotés, reprises des diagonales. Les petites différences seront rectifiées, étalées sur plusieurs assises, ce qui sera invisible.

Les diagonales seront vérifiés avec des éléments rigides, les cordeaux ne sont pas fiables.

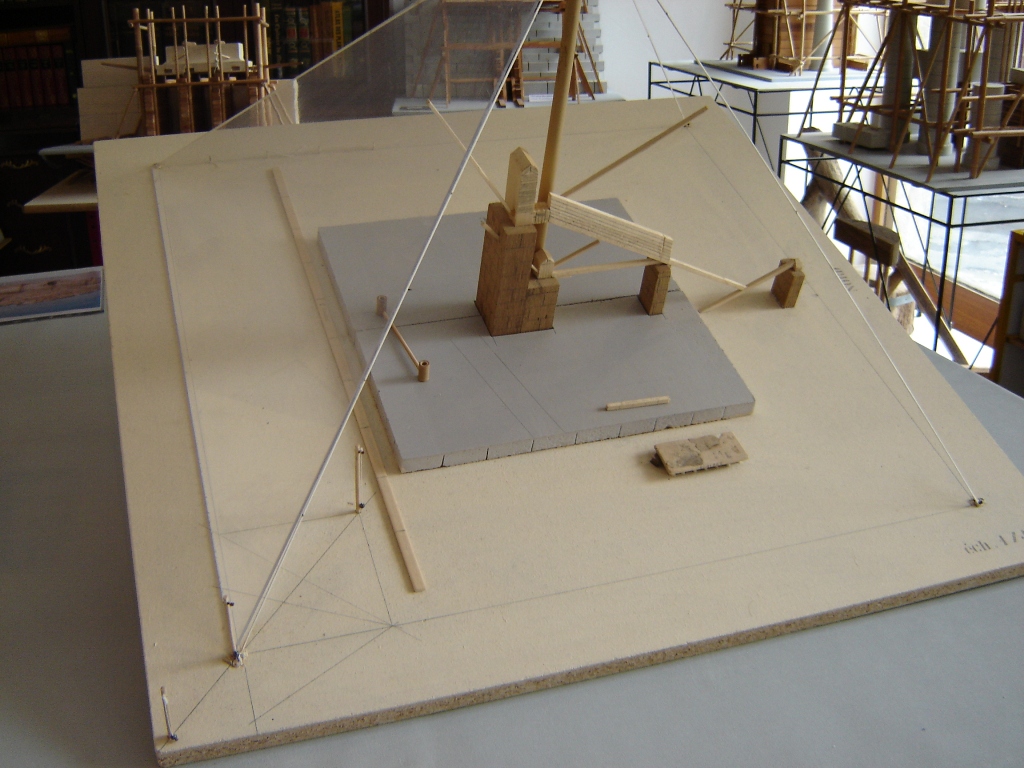

Traçage des angles droits, sur carré et diagonales
